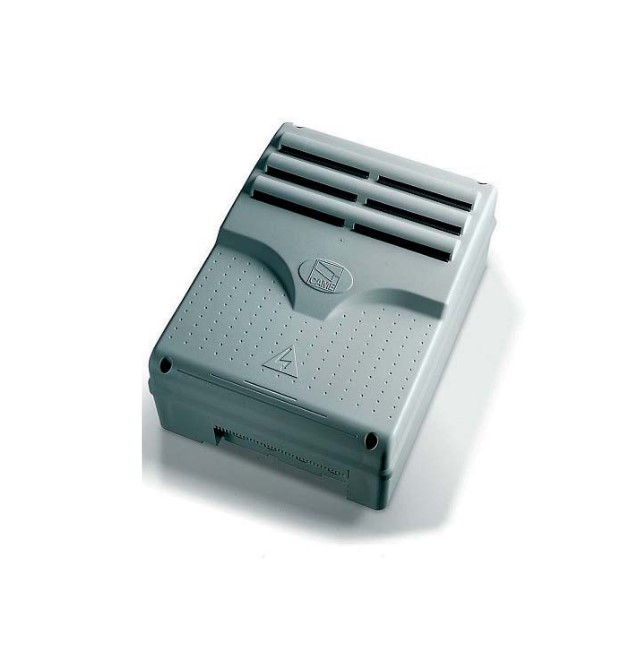

Programmatore quadro comando CAME 002ZC-3

• Quadro comando con funzioni di spunto in manovra e autodiagnosi dei dispositivi di sicurezza
• Il quadro comando ZC3 è stato progettato per il comando di una automazione per portoni industriali scorrevoli della serie C-BX e F4000, alimentati a 230 V

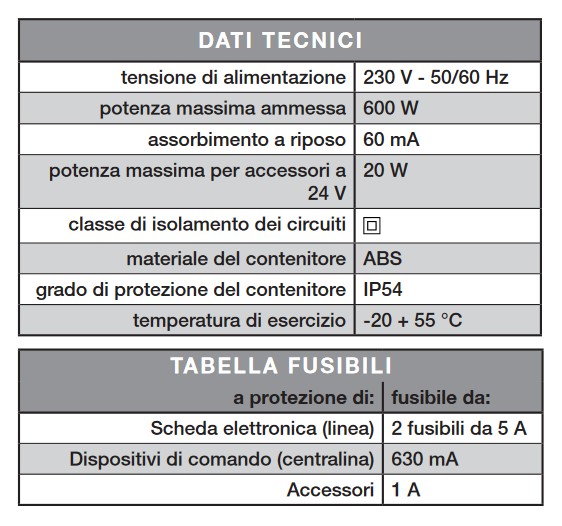

• Tutte le connessioni sono protette da fusibili rapidi.

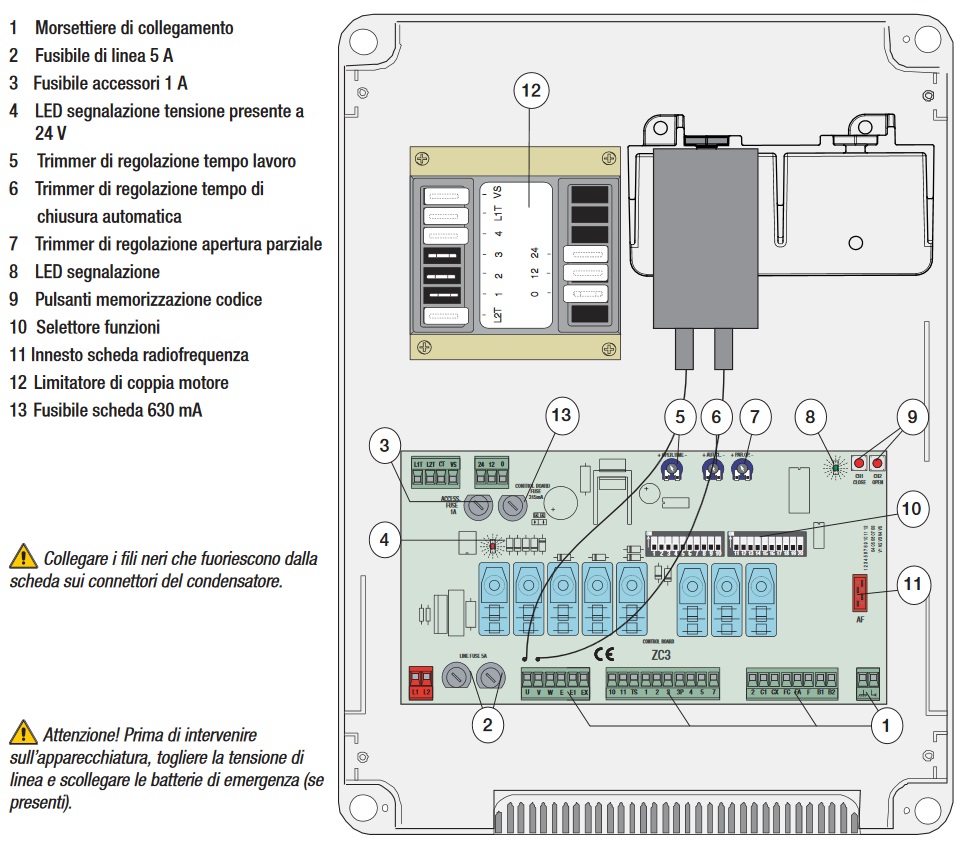

La scheda opera le seguenti funzioni:

• chiusura automatica dopo un comando di apertura;
• apertura parziale per passaggio pedonale;
• rilevazione d’ostacolo a cancello fermo in qualsiasi punto;
• “Uomo presente”;
• Prelampeggio dell’indicatore di movimento;
• Regolazione della coppia motrice dell’automazione collegata;
• Funzione del test di sicurezza.

Le modalità di comando che è possibile definire sono:

• apertura/chiusura;
• apertura/chiusura ad azione mantenuta;
• apertura parziale;
• stop totale.

Le fotocellule, dopo la rilevazione di un ostacolo, possono provocare:

• la riapertura se il cancello sta chiudendo;
• la richiusura se il cancello sta aprendo;
• lo stop parziale;
• lo stop totale.
• il tempo di intervento della chiusura automatica;
• il tempo di lavoro;
• il tempo di apertura parziale.

E’ possibile collegare anche:

• lampada di segnalazione cancello aperto;
• lampada di cortesia illuminazione zona di manovra per un tempo fisso;
• lampada di cortesia illuminazione zona di manovra per ciclo apertura/chiusura.
